Metal Sargılı Conta: Yüksek Sıcaklık/Yüksek Basınçlı Flanş Bağlantıları İçin Temel Sızdırmazlık Çözümü

Metal sargılı contalar, endüstriyel boru ve ekipman flanşları için en yaygın kullanılan ve güvenilir sızdırmazlık çözümüdür. Eşsiz, olgunlaşmış yapıları, yüksek sıcaklık, yüksek basınç ve döngüsel koşullar altında olağanüstü sızdırmazlık performansı sağlayarak, enerji üretimi, petrokimya ve kimya endüstrilerinde vazgeçilmez hale gelmektedir.

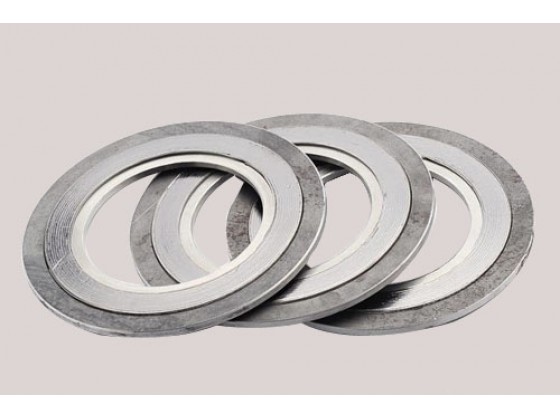

1. Yapı Analizi: Hibrit Sert-Esnek Kompozit

Çekirdek yapısı, birbirini takip eden sarmal katmanlardan oluşmaktadır.metal şeritvemetalik olmayan dolgu malzemesiGenellikle iç/dış halkalarla güçlendirilmiştir (Şekil 1):

Şekil 1: Metal Sargılı Conta Yapısı

https://via.placeholder.com/450×250.png?text=Metal+Wound+Gasket+Structure

(Resim: V şeklinde metal şerit + iç/dış halkalarla spiral şeklinde sarılmış dolgu malzemesi)

​Başlıca Bileşenler:​

• ​Sızdırmazlık Çekirdeği:​
  • V/W Şeklinde Metal Şerit(0,15–0,25 mm kalınlığında): Paslanmaz çelik (304/316) veya özel alaşımlar (Inconel®). Elastik geri kazanım ve mekanik dayanıklılık sağlar.
  • Metalik Olmayan Dolgu MaddesiMetal şerit oluklarına yerleştirilmiş grafit, PTFE, mika veya seramik lifler. İlk sızdırmazlığı sağlar ve mikro kusurları telafi eder.
  • Sarma İşlemiMetal/dolgu şeritleri, eş merkezli sızdırmazlık katmanları oluşturmak üzere yaklaşık 30° açıyla sarılmıştır.
• ​Takviye Halkaları:​
  • İç Halka: Katı metal (karbon/paslanmaz çelik). İçeri doğru conta gevşemesini önler, patlamaya karşı direnç gösterir ve merkezlemeye yardımcı olur.
  • Dış HalkaÖzdeş malzeme. Kenarları korur, dışa doğru gevşemeyi sınırlar ve cıvata yükünü dağıtır.

2. Yapısal Avantajlar: Üstün Sızdırmazlık Performansı

• ​Elastik DengelemeÇok katmanlı ince şeritler + yumuşak dolgu malzemesi, flanş deformasyonunu, titreşimi ve cıvata yükündeki değişimleri telafi eder.
• ​Aşırı T/P DirenciMetal şeritler cıvata yüküne/iç basınca dayanıklıdır; grafit/mika ≤1.000°C'de stabiliteyi korur.
• ​Stres Dağılımı ve Rahatlama KarşıtıSarmal sargı, basınç gerilimini dağıtır; V/W geometrisi, termal döngüler sırasında yay benzeri bir geri tepme sağlar.
• ​Patlamaya Karşı Dirençİç ve dış halkalar ile sağlam yapı, yüksek basınçlı püskürtmeyi önler.
• ​Geniş UyarlanabilirlikÖzelleştirilebilir malzemeler/tasarımlar, sıcaklıklara (-200°C ila +1.000°C+), basınçlara (vakumdan 500+ bar'a) ve ortamlara (asitler, H₂, buhar) uygundur.

3. Diğer Flanş Contalarıyla Karşılaştırma

​Tablo 1: Metal Sargılı Conta ve Alternatifleri​

​Mülk​	​Metal Sargılı​	​Kauçuk/Kompozit​	​PTFE Conta​	​Metal Kaplı​	​Tırtıklı Metal​
​Maksimum Sıcaklık​	​-200°C ila 1.000°C+​	-40°C ila 150°C	-200°C ila 260°C*	-200°C ila 800°C+	-200°C ila 1.000°C+
​Maksimum Basınç​	​​500+ bar​	40–80 bar	60–100 bar	300+ bar	500+ bar
​Termal Döngü​	​Harika​	Yoksul (yaşlı)	​Zayıf (soğuk akış)​	Ilıman	​Kötü (kurtarılamaz)​
​Kimyasal Direnç​	​Geniş (malzemeye bağlı)	Sınırlı (kauçuk tipi)	​Mükemmel (PTFE inert)​	Geniş	Geniş
​Flanş Yüzey Bitirme​	RF (Ra 3,2–6,3 μm)	Düşük pürüzlülük toleransı	Pürüzsüz (ekstrüzyon önleyici)	Ayna yüzeyi gereklidir.	RTJ oluğu gereklidir
​Maliyet/Yeniden Kullanılabilirlik​	Yüksek maliyet;tek kullanımlık​	Düşük maliyetli; yeniden kullanılabilir	Orta düzeyde; sınırlı yeniden kullanım	Yüksek; tek kullanımlık	Yüksek; tek kullanımlık
*Şiddetli termal şoktan kaçının.

4. Başlıca Malzemeler ve Uygulamalar

Metal Şerit Seçimi:

• ​SS 304/304LGenel endüstriyel kullanım (-200°C–550°C; buhar, yağ, zayıf asitler).
• ​SS 316/316LÜstün klorür direnci (örneğin, deniz suyu, asetik asit).
• ​Inconel® 625/X750Aşırı koşullar (+1.000°C, H₂, kükürtlü gaz, nükleer).
• ​Monel® 400: HF asit, sıcak alkaliler, deniz suyu.
• ​TitanyumHavacılık ve uzay sanayi, klor-alkali.

Dolgu Malzemeleri:

• ​Esnek Grafit:
  • Artıları: -200°C–1.600°C (inert atmosfer); kimyasal direnç; kendinden yağlamalı.
  • DezavantajlarGüçlü oksitleyiciler (HNO₃) için uygun değildir.
  • Kullanmak:Buhar, H₂, amonyak, termal yağ için birincil tercih (HT/HP uygulamalarının ≥%90'ı).
• ​PTFE:
  • ArtılarıEvrensel kimyasal direnç; düşük sürtünme.
  • Dezavantajlar:Şiddetli soğuk akış (>100°C/20 bar); termal genleşme.
  • Kullanmak: İlaç/gıda; asitler/bazlar <200°C.
• ​MikaYüksek sıcaklık yalıtımı; elektrokimyasal korozyon direnci.
• ​Seramik ElyafÇevre dostu; orta sıcaklık (≤1.000°C).

Çözüm

Metal sargılı contalar, metalin mukavemetini dolgu malzemesinin sıkıştırılabilirliğiyle birleştirerek kritik flanş sızdırmazlığında üstünlük sağlar. Daha yüksek maliyet, yeniden kullanılamama ve katı flanş yüzey gereksinimlerine (RF tercih edilir) rağmen, termal döngü/basınç dalgalanmaları altındaki güvenilirlikleri rakipsizdir. Malzeme esnekliği, ASME B16.20/EN 1514'e göre özel çözümler sunar. Seçim, sıcaklık, basınç, ortam ve döngüsel yüklerin titiz bir şekilde doğrulanmasını gerektirir.
