SPNO Glyd Ring: Ein Maßstab für Hochleistungs-Hydraulikkolbendichtung

Im Bereich der industriellen Hydraulik ist eine zuverlässige Dichtungslösung entscheidend für die Leistungsfähigkeit, Effizienz und Lebensdauer der Anlagen. Unter den zahlreichen Kolbendichtungsprodukten ist die …SPNO Glyd RingAufgrund seiner außergewöhnlichen Leistung und Zuverlässigkeit ist es bei Ingenieuren für Hochdruck- und Schwerlastanwendungen eine bevorzugte Wahl. Dieser Artikel bietet einen detaillierten Einblick in dieses klassische Dichtungselement.

​1. Was ist ein SPNO-Glyd-Ring?​

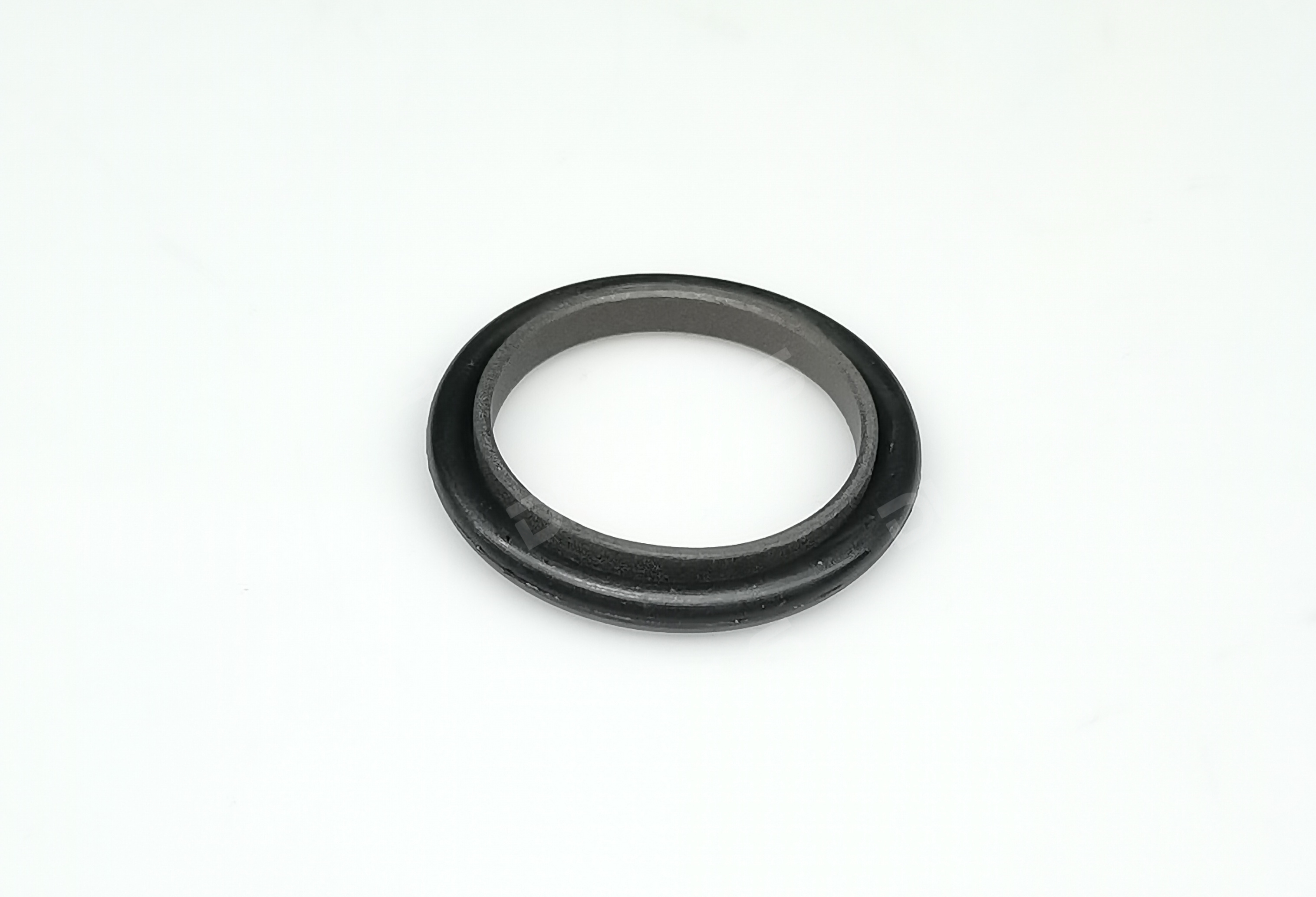

Einfach ausgedrückt ist ein SPNO Glyd Ring einbidirektionaler Dichtungsringfür Kolben, bestehend aus einer Kombination ausGleitringaus reibungsarmem Material und einem elastischenO-RingDie Bezeichnung „SPNO“ ist eineHandelsname oder ModellpräfixEs wird von renommierten Dichtungsherstellern wie Trelleborg für deren Standard-Glyd-Ring-Serie verwendet. Somit handelt es sich um ein Produkt, das hohen internationalen Standards entspricht und garantierte Leistung bietet.

Die zentrale Designphilosophie lautet: „Kombinierte Vorteile“.

• ​Gleitring (Dichtungsring)Die Dichtung, typischerweise aus gefülltem Polytetrafluorethylen (PTFE) oder Hochleistungspolyurethan gefertigt, dichtet die Zylinderinnenwand ab und übernimmt die Hauptdichtungsfunktion. Ihre Materialeigenschaften zeichnen sich durch einen extrem niedrigen Reibungskoeffizienten und eine ausgezeichnete Verschleißfestigkeit aus.
• ​O-RingÜblicherweise aus Nitril-Butadien-Kautschuk (NBR) oder anderen Elastomeren gefertigt, dient es als Energieübertragungselement. Es erzeugt eine kontinuierliche radiale Expansionskraft auf den Gleitring und gewährleistet so eine effektive Abdichtung auch bei drucklosem oder niedrigem Systemdruck. Zudem gleicht es automatisch den Verschleiß an der Dichtfläche aus.

Durch diese Kombination aus „starren und flexiblen“ Komponenten bietet der SPNO Glyd Ring eine hervorragende Leistung sowohl bei statischer als auch bei dynamischer Abdichtung.

​2. Herausragende Leistungsmerkmale​

Die weitverbreitete Verwendung von SPNO-Glydringen ist auf eine Reihe außergewöhnlicher Leistungsvorteile zurückzuführen:

1. ​Sehr geringe Reibung und kein Stick-SlipDer PTFE-Gleitring weist einen sehr niedrigen Reibungskoeffizienten auf, mit minimalem Unterschied zwischen statischer und dynamischer Reibung. Dadurch wird das sogenannte „Stick-Slip“-Verhalten (ruckartige Bewegungen) in Hydraulikzylindern beim Anfahren mit niedriger Drehzahl wirksam verhindert und eine gleichmäßige und präzise Bewegung gewährleistet.
2. ​Hervorragende DichtungsleistungEs kombiniert die hervorragende elastische Abdichtung des O-Rings mit der Abstreifwirkung des Gleitrings und erzielt so eine nahezu leckagefreie Abdichtung. Es verfügt über einen sehr breiten Betriebsdruckbereich; Standardprodukte sind für Drücke bis zu … geeignet.40 MPaoder sogar noch höher.
3. ​Außergewöhnlich lange LebensdauerDie hohe Verschleißfestigkeit und die geringe Reibung des Gleitrings reduzieren Verschleiß und Wärmeentwicklung, was zu einer deutlich längeren Lebensdauer als bei herkömmlichen Lippendichtungen (wie Y-Ringen) führt und die Wartungskosten und Ausfallzeiten der Anlagen erheblich verringert.
4. ​Kompakte Bauweise, bidirektionale AbdichtungEine einzige Dichtung sorgt für eine effektive Abdichtung in beide Richtungen der Kolbenbewegung, vereinfacht die Kolbennutkonstruktion und spart Platz.
5. ​Breite AnwendbarkeitEs ist mit verschiedenen Hydraulikölen, Schmierstoffen, Wasser-Glykol-Flüssigkeiten und anderen Medien kompatibel und für einen breiten Betriebstemperaturbereich geeignet.

​3. Typische Anwendungen​

Dank seiner überlegenen Leistungsfähigkeit findet der SPNO-Gleitring breite Anwendung in verschiedenen Hochdruck- und Schwerlasthydraulikgeräten, die einen reibungslosen Betrieb erfordern:

• ​BaumaschinenHydraulikzylinder in Baggern, Ladern, Kränen und Betonpumpenwagen.
• ​Industrieanlagen: Spritzgießmaschinen, Werkzeugmaschinen (z. B. Pressen, Scheren), metallurgische Ausrüstung.
• ​Landmaschinen: Hydraulische Systeme in Traktoren und Erntemaschinen.
• ​Andere: Anwendungen mit hohem Druck und langer Betriebsdauer, wie z. B. Schiffssteueranlagen und Schleusenhebezeuge für Wasserkraftwerke.

​4. Wichtige Punkte für Auswahl und Installation​

Um eine optimale Leistung des SPNO Glyd Rings zu gewährleisten, beachten Sie bitte bei der Auswahl und Verwendung die folgenden Punkte:

• ​Korrektes NutdesignDie rechteckige Montagenut am Kolben muss exakt nach Produkthandbuch konstruiert sein, einschließlich präziser Maßtoleranzen und notwendiger Einlauffasen, um eine Beschädigung der Dichtung während der Montage zu vermeiden.
• ​Korrekte InstallationBei der Montage muss der Gleitring (üblicherweise der härtere PTFE-Ring) zur Druckseite zeigen. Verwenden Sie stets Spezialwerkzeug und stellen Sie sicher, dass die Zylinderinnenwand glatt und gratfrei ist.
• ​Strenge OberflächenanforderungenDie Innenwand des Zylinderrohrs muss ausreichend hart und eine geringe Oberflächenrauheit aufweisen, um eine optimale Dichtungswirkung und Lebensdauer zu erzielen.

​Zusammenfassung​

DieSPNO Glyd RingSPNO ist mehr als nur eine Produktbezeichnung; sie steht für einen Industriestandard für Hochleistungs-Kolbendichtungen. Die hervorragende Elastizität des O-Rings wird gekonnt mit der geringen Reibung und Verschleißfestigkeit des PTFE-Gleitrings kombiniert. So bietet SPNO die optimale Lösung für anspruchsvolle Kolbendichtungen unter Hochdruck- und Niedrigdrehzahlbedingungen. Ob in leistungsorientierten Baumaschinen oder Präzisionsanlagen – mit dem SPNO-Gleitring entscheiden Sie sich für Zuverlässigkeit, Langlebigkeit und Effizienz.
