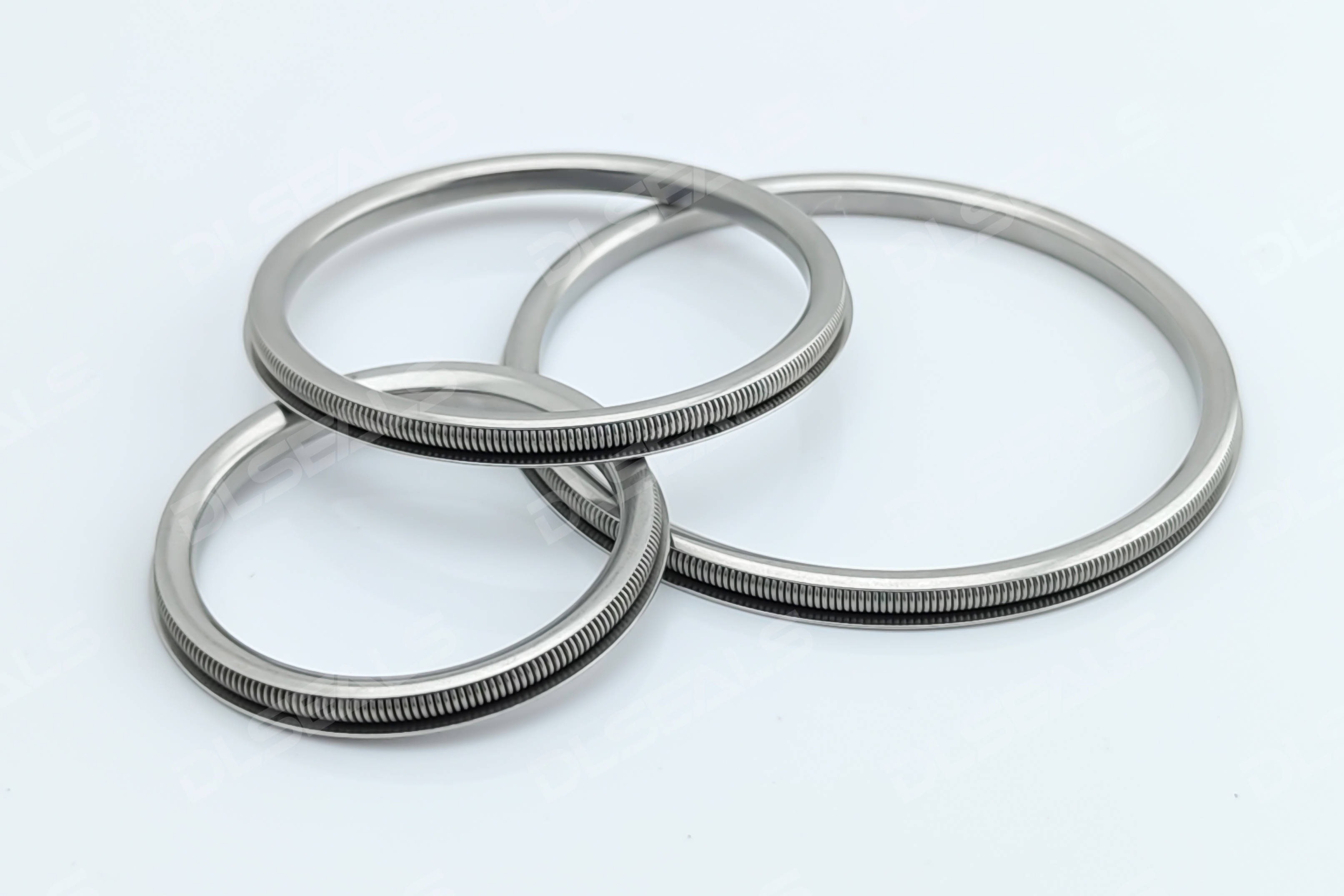

Metalen afdichtingen voor de lucht- en ruimtevaart: beschermers in extreme omstandigheden

In kritieke ruimtevaartsystemen – raketmotoren, standregelkleppen en modules van ruimtestations – vervullen metalen afdichtingen drie essentiële functies:Het bevat cryogene drijfgassen (vloeibaar helium van -269 °C), handhaaft de cabinedruk en blokkeert de instroom van kosmische deeltjes.Hun betrouwbaarheid is direct bepalend voor het succes van de missie en de veiligheid van de bemanning, en vereist daarom onderhoudsvrije werking onder extreme omstandigheden.Onmiddellijke overgangen van vlammen van 3000 °C naar cryogene temperaturen van -269 °C, intense straling (>10⁶ rad/jaar in GEO), microzwaartekracht en hoogfrequente trillingenDeze analyse onderzoekt metalen afdichtingen in de lucht- en ruimtevaart vanuit vier perspectieven: materialen, structurele mechanica, validatie in de ruimte en opkomende trends.

​I. Extreme uitdagingen en prestatiemaatstaven​

​Vier ultieme uitdagingen:

1. ​Thermische cyclus: -183℃ (LOX-tank) ↔ 3000℃ (verbrandingskamer) waardoor verbrossing/kruip optreedt
2. ​Drukschokken: 0→35MPa in 10ms (stuwklepventielen) waardoor microslip-lekkage ontstaat
3. ​StralingsdegradatieDeeltjesbombardement van >10⁶ rad/jaar versnelt veroudering
4. ​Corrosieve mediaNTO/MMH-bipropellantmengsels veroorzaken intergranulaire corrosie.

​Belangrijkste specificaties:

• Leksnelheid: ≤1×10⁻⁹ mbar·L/s (volgens NASA-STD-5012 heliumtesten)
• Levensduur: >15 jaar (satellieten) of >1000 cycli (lanceerraketten)
• Massareductie: ≥50% ten opzichte van conventionele afdichtingen

​II. Materiaalsystemen: Ruimtebestendige legeringsmatrix​

​Kernlegeringen:

• ​Inconel 718: 100J slagvastheid bij -196℃, 620MPa bij 800℃ (LH₂-turbopompen)
• ​Ti-3Al-2,5V: Ductiel bij -269℃, 480MPa bij 400℃ (ISS-zuurstoflijnen)
• ​Haynes 242: NTO/MMH corrosiebestendigheid, 550 MPa bij 800 °C (stuwraketten)
• ​Mo-47Re: 420 MPa bij 2000 °C, >100 dpa stralingstolerantie (sproeiers)
• ​Nb-1Zr: 25% rek bij -269℃, 220MPa bij 1200℃ (kernaandrijving)

​Functionele coatings:

• ​Vaste smeermiddelen:
  • Verguldsel (0,5-2 μm): μ=0,1 in vacuüm, voorkomt koudlassen
  • Sb₂O₃-gedoteerd MoS₂: Stabiel bij 350℃ onder bestraling
• ​Barrièrelagen:
  • Ion-geplateerd aluminium: 10× langere NTO-weerstand
  • Met laser beklede ZrO₂/Y₂O₃: weerstaat gaserosie van 3000℃

​III. Structurele innovatie: van elasticiteit naar topologie​

​Markante ontwerpen:

• ​Artemis maanlander: Inconel 718 C-afdichting + Au/MoS₂-gradiëntcoating, waardoor een losbreekkoppel van <5 N·m wordt bereikt bij -183℃ LOX (conventioneel >30 N·m)
• ​JWST cryokoeler: Lasergetextureerde Ti-3Al-2.5V balg, lekdebiet <5×10⁻¹¹ mbar·L/s bij 7K

​IV. Protocollen voor ruimtevalidatie​

​Testregimes:

• ​Thermische vacuümcycli(ESA ECSS-Q-ST-70-04): -196↔150°C, 50 cycli, <10% lekdrift
• ​Willekeurige trilling(NASA-STD-7003): 20-2000Hz, 20Grms, structurele integriteit in 3 assen
• ​Protonbestraling(ASTM E521): 5 MeV, 10¹⁵ p/cm², >85% behoud van treksterkte
• ​Blootstelling aan drijfgas(MIL-STD-1522A): 70℃ NTO/MMH onderdompeling ×30 dagen, <1mg/cm² massaverlies

​Monitoringtechnologie:

• Quadrupole MS (Pfeiffer PrismaPro): detecteerbaarheid van 10⁻¹³ mbar·L/s
• Robotische heliumdetector (ESA): lekdetectie met een nauwkeurigheid van 0,1 mm
• Geïntegreerde FBG-sensoren: realtime rekmeting (ISS-luik)

​V. Technische mijlpalen​

1. ​SpaceX RaptorDe lasergetextureerde Haynes 242 C-afdichting behoudt een lekkage van <1×10⁻⁹ mbar·L/s na 50 keer hergebruik onder LOX/CH₄-cycli (-162↔-161℃, 300 bar).
2. ​ISS-koppelingssysteemDubbel onder druk staande metalen O-ringen garanderen 16 jaar lekvrije werking met een drukverlies van minder dan 0,1 Pa per dag.
3. ​Voyager RTGNb-legering mesrandafdichting + ZrO₂ TBC is bestand tegen vervalwarmte van 1100℃ en micrometeorieten gedurende meer dan 45 jaar (22 miljard km).

​VI. Opkomende grenzen​

1. ​Slimme materialen:
   • NiTiNb-vormgeheugenlegeringen: Autonoom compenseren van slijtage bij -100℃
   • Micro-ingekapseld GaInSn: Zelfherstellende scheuren door vloeibaar metaal.
2. ​Additieve productie:
   • Topologie-geoptimaliseerde roosters: 40% massareductie met behoud van equivalente stijfheid
   • Gradiënt WC-Inconel-structuren: 2000HV-hardheid aan de interfaces (LPBF-gefabriceerd)

​Epiloog: Het voogdijschap op atomaire schaal​
Van de metalen O-ringen van Apollo tot de cryogene afdichtingen van de JWST: de geschiedenis van afdichtingen in de ruimtevaart is een schoolvoorbeeld van...de trilogie van materiële genomica, structurele topologie en extreme validatie:

• MaterialenNb-legeringen overwinnen een ductiliteit van -269℃; Mo-Re-legeringen zijn bestand tegen 100 dpa-straling.
• StructurenC-seal bogen bereiken een contactdruk van 3000 MPa (boven de materiaallimieten).
• VerificatieDetectie bij 10⁻¹³ mbar·L/s komt overeen met het identificeren van de ontsnapping van een enkel heliumatoom uit een voetbalveld.

Toekomstige missies staan ​​voorslijtage door maanstof, zoutnevel op Mars en nucleaire transmutatieDe volgende generatie afdichtingen, die kwantumgebaseerde lekdetectie en AI-gestuurd materiaalontwerp integreren, zullen de ultieme beveiliging vormen voor menselijke verkenning van de diepe ruimte.
